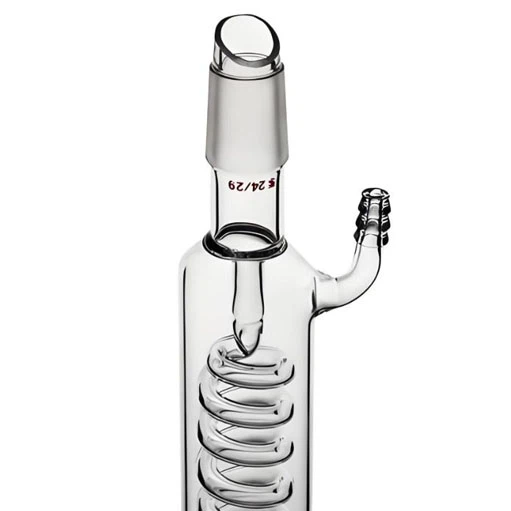

Condensateur de laboratoire
(1)150 mm/200 mm/300 mm/400 mm/500 mm/600 mm---19*2
(2)200 mm/300 mm/400 mm/500 mm/600 mm---24*2
(3)400 mm/500 mm/600 mm---29*2
2. Condenseur Allihn
(1)150 mm/200 mm/300 mm/400 mm/500 mm/600 mm---19*2
(2)200 mm/300 mm/400 mm/500 mm/600 mm---24*2
(3)500 mm/600 mm---29*2
3. Condenseur Graham :
(1)150 mm/200 mm/300 mm/400 mm/500 mm/600 mm---19*2
(2)200 mm/300 mm/400 mm/500 mm/600 mm---24*2
(3)500 mm/600 mm---29*2
***Liste de prix pour l'ensemble ci-dessus, renseignez-vous pour obtenir
Description
Paramètres techniques
En chimie, biologie, médecine et autres laboratoires,Condenseur de laboratoireen tant qu'équipement expérimental commun, il s'agit principalement des parties du processus dans lesquelles une substance liquide passe d'un état gazeux à un état liquide lorsque la température chute jusqu'à une certaine valeur. Au cours de ce processus, un dispositif de refroidissement est nécessaire pour aider le matériau liquide à refroidir. Le laboratoire de condenseur à eau est un dispositif de refroidissement qui peut condenser de la vapeur ou du gaz en un liquide après refroidissement.
Le principe de fonctionnement du produit est simple. Premièrement, lorsque la vapeur ou le gaz traverse le condenseur, le liquide de refroidissement (tel que l'eau) présent dans le tube refroidit la vapeur ou le gaz. À mesure que la température diminue, l'humidité présente dans la vapeur ou le gaz se condense en gouttelettes d'eau, provoquant le processus de condensation. Enfin, le liquide condensé s'écoule dans le tuyau et est collecté pour un traitement et une utilisation ultérieurs.
Comment éviter le tartre à l'intérieur du condenseur de laboratoire
Nos produits
Voir plus
Voir plus
Voir plus
Contrôler la qualité de l'eau
L'utilisation de sources d'eau traitée : réduit la teneur en impuretés dans l'eau, en particulier en minéraux tels que les ions calcium et magnésium, qui se déposent facilement dans des environnements à haute température et haute pression pour former du tartre.
Testez régulièrement la qualité de l'eau : testez régulièrement la qualité de l'eau de refroidissement pour vous assurer que la qualité de l'eau répond aux exigences du condenseur.
Optimiser les conditions d’exploitation
Ajustez le débit et la température de l'eau de refroidissement : maintenez un débit et une température d'eau de refroidissement appropriés pour éviter un débit d'eau insuffisant ou une température excessive de l'eau de refroidissement entraînant un tartre accéléré.
Contrôle raisonnable de la pression : pour garantir que la pression de fonctionnement du condenseur se situe dans une plage raisonnable, afin d'éviter qu'une pression trop élevée ou trop basse sur le condenseur n'ait des effets néfastes.
Renforcer la maintenance des équipements
Inspection régulière : vérifiez régulièrement le condenseur, surveillez son état de fonctionnement, détectez les problèmes à temps et résolvez-les.
Nettoyage régulier : Nettoyez régulièrement le condenseur pour éliminer la saleté et les sédiments internes et éviter la formation de tartre.
Gardez l'équipement propre : éliminez régulièrement la poussière et les débris à l'intérieur et à l'extérieur du système de climatisation pour garder l'équipement propre et hygiénique.
Utiliser un agent anticalcaire
Ajouter un agent anticalcaire : ajoutez une quantité appropriée d'agent anticalcaire dans l'eau de refroidissement, ces agents anticalcaires peuvent modifier la forme cristalline des minéraux dans l'eau, de sorte qu'il ne soit pas facile de se déposer à la surface du condenseur. .
Sélectionnez le bon inhibiteur de tartre : sélectionnez le bon inhibiteur de tartre en fonction du matériau, de la qualité de l'eau et de l'environnement d'utilisation du condenseur.
Améliorer la conception des équipements
Optimisez la structure du condenseur : améliorez la conception structurelle du condenseur, réduisez l'angle mort du débit d'eau et la zone de courants de Foucault et réduisez le risque de mise à l'échelle.
Augmentez la couche d'isolation thermique : ajoutez une couche d'isolation thermique à l'extérieur du condenseur pour réduire l'influence de la température extérieure sur le condenseur, réduisant ainsi l'apparition de tartre.
Améliorer le niveau de fonctionnement
Formation des opérateurs : Formation professionnelle des opérateurs pour améliorer leur niveau opérationnel et leur sensibilisation à la maintenance des équipements.
Établir des procédures d'exploitation : Élaborer des procédures d'exploitation détaillées pour garantir que les opérateurs opèrent et entretiennent conformément aux procédures.
Si le système de refroidissement doit être éteint pendant le nettoyage
Lors du nettoyage du condenseur, il est absolument nécessaire deéteindre le système de réfrigération. En effet, pendant le processus de nettoyage, il est nécessaire de déconnecter toutes les canalisations externes connectées au condenseur, telles que l'eau de refroidissement, l'eau gelée, le gaz comprimé, etc., pour éviter que des substances chimiques ou autres impuretés ne pénètrent dans le système de réfrigération pendant le processus de nettoyage. , causant des dommages au système ou affectant l'effet de réfrigération.
Plus précisément, les étapes pour éteindre le système de réfrigération comprennent généralement :
Coupez l'alimentation électrique du condenseur et assurez-vous que l'équipement est complètement arrêté.
Fermez les vannes d'eau de refroidissement ou autres vannes associées connectées au condenseur pour empêcher le liquide de nettoyage ou l'eau de pénétrer dans le système de réfrigération.
De plus, avant de nettoyer le condenseur, d'autres travaux préparatoires doivent être effectués, tels que l'élimination de la poussière et des débris à la surface du condenseur et le retrait de la coque du condenseur (si nécessaire) afin de nettoyer plus en profondeur les composants internes. Parallèlement, en fonction du matériau du condenseur, du type de saleté et des conseils du fabricant de l'équipement, choisissez le produit de nettoyage chimique ou la méthode de nettoyage appropriée.
Après le nettoyage, vérifiez soigneusement si le condenseur est endommagé ou déformé et remplacez les pièces endommagées à temps. Ensuite, réinstallez le condenseur et assurez-vous que chaque coin est bien serré et non desserré. Enfin, ouvrez le système de réfrigération pour un essai de fonctionnement afin d'observer si les paramètres de fonctionnement sont normaux afin de confirmer l'effet de nettoyage.
Par conséquent, lors du nettoyage du condenseur, l’arrêt du système de réfrigération est l’une des étapes nécessaires pour garantir la sécurité et l’efficacité du processus de nettoyage.
Conclusion
Dans divers domaines tels que la chimie, la pharmacie, la transformation des aliments et la conversion d'énergie, les condenseurs jouent un rôle crucial en tant qu'équipement d'échange thermique. Selon que le fluide entre en contact direct avec le fluide de condensation pendant le processus de condensation, les condenseurs peuvent être grossièrement divisés en deux catégories : les condenseurs à contact direct et les condenseurs à contact indirect. Il existe des différences significatives entre ces deux types de condenseurs en termes de structure, de principe de fonctionnement, de scénarios d'application, de caractéristiques de performance et de gestion de la maintenance.
Condenseur à contact direct
Caractéristiques structurelles
Sa principale caractéristique réside dans le mélange direct et l'échange thermique entre son fluide de condensation (tel que l'eau de refroidissement, le réfrigérant ou le gaz à basse température) et le gaz ou la vapeur condensé. Cette structure élimine les surfaces d'échange thermique complexes telles que les tuyaux, les ailettes, etc., simplifiant ainsi la conception des équipements. Les condenseurs à contact direct typiques comprennent les tours de pulvérisation, les tours de rinçage, etc., dans lesquels le gaz ou la vapeur condensé est pulvérisé sous forme de brouillard à travers des buses, et entre directement en contact avec le fluide de condensation à contre-courant pour générer un échange de chaleur, et finalement se condense en liquide. .
Principe de fonctionnement
Dans cet instrument, le gaz ou la vapeur condensé pénètre dans la chambre de condensation sous forme de jet ou de pulvérisation à grande vitesse, et se mélange violemment et entre en collision avec le milieu de condensation qui entre en même temps. Au cours de ce processus, la chaleur du gaz ou de la vapeur est rapidement transférée au fluide de condensation, provoquant une diminution de sa température et une condensation en un liquide. En raison de sa grande surface de contact et de son efficacité de transfert de chaleur élevée, il est souvent capable d'achever le processus de condensation en un temps relativement court.
Scénarios d'application
Particulièrement adapté à la manipulation de gaz ou de vapeurs qui ne nécessitent pas une pureté élevée, sont faciles à mélanger avec des fluides de condensation et ne provoquent pas facilement de pollution. Par exemple, il a montré de bons effets d’application dans la régulation de l’humidité de l’air, le traitement de purification de certains gaz résiduaires industriels et la condensation de la vapeur générée dans certains processus spéciaux. De plus, en raison de sa structure simple et de son fonctionnement facile, il est également largement utilisé dans les petits laboratoires ou appareils expérimentaux.
Caractéristiques de performance
Transfert de chaleur efficace : en raison du contact direct entre le gaz ou la vapeur et le fluide de condensation, l'efficacité du transfert de chaleur est extrêmement élevée et le processus de condensation peut être rapidement terminé.
Conception simplifiée : élimine le besoin d'une conception complexe de surface d'échange thermique, ce qui se traduit par une structure d'équipement relativement simple et des coûts de fabrication inférieurs.
Large applicabilité : capable de gérer différents types de gaz ou de vapeurs, particulièrement adapté aux occasions avec de faibles exigences de pureté.
Pollution possible : Un contact direct peut provoquer la dissolution de certains composants du gaz condensé dans le fluide de condensation, entraînant un certain degré de pollution.
Consommation d'énergie et coût : Bien que l'efficacité du transfert de chaleur soit élevée, dans certains cas, la consommation d'une grande quantité de fluide de condensation peut augmenter les coûts d'exploitation.
Entretien et gestion
La gestion de la maintenance est relativement simple et se concentre principalement sur des problèmes tels que le blocage des buses, l'approvisionnement et le remplacement du fluide de condensation et le nettoyage régulier des équipements. Cependant, en raison du risque de pollution provoqué par un contact direct, une attention particulière doit être accordée à la prévention des problèmes de contamination croisée et de fuite lorsqu'il s'agit de gaz toxiques, nocifs ou de haute pureté.
Condenseur à contact indirect
Caractéristiques structurelles
Sa caractéristique est que le fluide condensant échange de la chaleur avec le gaz ou la vapeur condensé à travers une surface d'échange thermique sans contact direct. Cette structure adopte généralement la forme d'échangeurs de chaleur à calandre et à tubes, à plaques ou à plaques en spirale, dans lesquels le gaz ou la vapeur condensé s'écoule à l'intérieur du pipeline, tandis que le fluide de condensation s'écoule à l'extérieur du pipeline ou dans un autre ensemble de pipelines parallèles. La surface d'échange thermique est généralement constituée de matériaux métalliques à haute conductivité thermique, tels que le cuivre, l'acier inoxydable, etc.
Principe de fonctionnement
Dans cet instrument, le gaz ou la vapeur condensé pénètre dans le condenseur par un pipeline et forme une différence de température avec le fluide de condensation à l'extérieur du pipeline. Sous l'action de la différence de température, la chaleur est transférée du gaz ou de la vapeur au fluide de condensation à travers la surface d'échange thermique, provoquant une diminution et une condensation de la température du gaz ou de la vapeur en liquide. Tout au long du processus, une isolation physique est maintenue entre le gaz ou la vapeur et le fluide condensant, sans contact direct.
Scénarios d'application
Il est largement utilisé dans les applications ayant des exigences de pureté élevées car il peut garantir que la pureté du gaz ou de la vapeur condensé n'est pas affectée. Par exemple, la séparation et la récupération de solvants de haute pureté dans la production chimique, le traitement des vapeurs de médicaments dans l'industrie pharmaceutique et la condensation de gaz de haute pureté dans l'industrie électronique. De plus, en raison de sa structure compacte, de son efficacité de transfert de chaleur élevée et de sa facilité de contrôle automatisé, il est également couramment utilisé dans les grandes installations industrielles.
Caractéristiques de performance
Maintien de haute pureté : comme le gaz ou la vapeur n'entre pas en contact direct avec le fluide de condensation, cela peut garantir que la pureté de la substance condensée n'est pas affectée.
Structure compacte : adoptant une conception efficace de la surface d'échange thermique, l'équipement a une structure compacte et un faible encombrement.
Efficacité élevée de l'échange thermique : en optimisant la structure et la sélection des matériaux de la surface d'échange thermique, des processus d'échange thermique efficaces peuvent être obtenus.
Contrôle automatisé : facile à intégrer aux systèmes de contrôle automatisés, permettant une surveillance et un réglage à distance.
Coût et investissement : bien que l'investissement initial puisse être élevé, les coûts d'exploitation à long terme sont faibles en raison de son efficacité élevée, de sa stabilité et de sa facilité de maintenance.
Entretien et gestion
La maintenance et la gestion des condenseurs à contact indirect sont relativement complexes, nécessitant une inspection et un nettoyage réguliers de la surface d'échange thermique pour éviter le tartre et la corrosion et garantir l'efficacité de l'échange thermique. De plus, il est nécessaire de surveiller et d'ajuster des paramètres tels que le débit, la température et la pression du fluide de condensation pour garantir la stabilité et l'efficacité du processus de condensation. Pour les condenseurs à contact indirect dans les grandes installations industrielles, il peut également être nécessaire d'établir des plans de maintenance régulière et des plans d'urgence pour faire face aux dysfonctionnements potentiels et aux situations anormales.
Analyse comparative
Efficacité du transfert de chaleur
En termes d'efficacité du transfert de chaleur, le type à contact direct présente une grande surface de transfert de chaleur et une efficacité de transfert de chaleur élevée en raison du contact direct entre le gaz ou la vapeur et le fluide de condensation, et peut généralement terminer le processus de condensation en un temps relativement court. Cependant, le contact indirect peut également permettre un transfert de chaleur efficace grâce à des surfaces d'échange thermique soigneusement conçues et à des processus d'échange thermique optimisés. Dans certaines conditions spécifiques, telles que la nécessité de maintenir une pureté élevée ou d'éviter une contamination croisée, les condenseurs à contact indirect peuvent présenter des performances supérieures.
Maintien de la pureté
Il existe un risque de contact direct entre le gaz ou la vapeur et le fluide de condensation pendant le processus de transfert de chaleur, ce qui peut affecter dans une certaine mesure la pureté de la substance condensée. Le contact indirect évite ce problème grâce à l'isolement physique, garantissant que la pureté de la substance condensée n'est pas affectée. Par conséquent, dans les situations où une grande pureté est requise, les condenseurs à contact indirect constituent un choix plus approprié.
Complexité structurelle et coût
Le contact direct a été largement utilisé dans certains petits laboratoires ou dispositifs expérimentaux en raison de sa structure simple, de sa conception flexible et de son coût de fabrication relativement faible. Cependant, avec l'augmentation de la capacité de traitement et l'amélioration des exigences de pureté, le contact indirect est progressivement devenu dominant en raison de sa structure compacte, de ses performances de transfert de chaleur efficaces et de la facilité de mise en œuvre du contrôle d'automatisation. Bien que l'investissement initial du contact indirect puisse être plus élevé, ses coûts d'exploitation et de maintenance à long terme sont relativement inférieurs et ses avantages économiques sont meilleurs.
Entretien et gestion
En termes de maintenance et de gestion, le contact direct est relativement simple, se concentrant principalement sur des problèmes tels que le blocage des buses, l'approvisionnement et le remplacement du fluide de condensation et le nettoyage régulier des équipements. Cependant, en raison du risque accru de pollution et de contamination croisée provoqué par un contact direct, une prudence particulière est requise lors de la manipulation de gaz toxiques, nocifs ou de haute pureté. En revanche, la gestion de la maintenance par contact indirect est plus complexe et nécessite une inspection et un nettoyage réguliers des surfaces d'échange thermique pour éviter les problèmes de tartre et de corrosion. Dans le même temps, il est nécessaire de surveiller et d'ajuster des paramètres tels que le débit, la température et la pression du fluide de condensation pour garantir la stabilité et l'efficacité du processus de condensation. Par conséquent, lors du choix d'unCondenseur de laboratoire, il est nécessaire de peser divers facteurs en fonction de scénarios d'application et d'exigences spécifiques.
