Condenseur de verrerie de laboratoire
video

Condenseur de verrerie de laboratoire

1. Condenseur droit:
(1) 150 mm \/ 200 mm \/ 300 mm \/ 400 mm \/ 500 mm \/ 600 mm ---19 * 2
(2) 200 mm \/ 300 mm \/ 400 mm \/ 500 mm \/ 600 mm ---24 * 2
(3) 400 mm \/ 500 mm \/ 600 mm ---29 * 2
2. Condenseur Allihn
(1) 150 mm \/ 200 mm \/ 300 mm \/ 400 mm \/ 500 mm \/ 600 mm ---19 * 2
(2) 200 mm \/ 300 mm \/ 400 mm \/ 500 mm \/ 600 mm ---24 * 2
(3) 500 mm \/ 600 mm ---29 * 2
3. Condenseur Graham:
(1) 150 mm \/ 200 mm \/ 300 mm \/ 400 mm \/ 500 mm \/ 600 mm ---19 * 2
(2) 200 mm \/ 300 mm \/ 400 mm \/ 500 mm \/ 600 mm ---24 * 2
(3) 500 mm \/ 600 mm ---29 * 2
*** Liste des prix pour tout ci-dessus, demandez-nous pour obtenir
Envoyez demande
Discuter maintenant

Description

Paramètres techniques

Condenseur de verrerie de laboratoireest un appareil utilisé pour condensation de la vapeur ou des liquides, qui se compose de plusieurs composants en verre tels que des tubes à condenseur, des récepteurs, des radiateurs, etc. en connectant les tubes en verre et en ayant une ou plusieurs tuyaux d'entrée et de sortie, la vapeur ou le liquide peut être introduit et déchargé par des méthodes de chauffage et de condensation, séparant différents composants dans le mélange dans des produits purs. Les condenseurs de verrerie de laboratoire sont couramment utilisés pour l'extraction, la purification et la séparation des composés organiques ou inorganiques, et sont largement utilisés dans les laboratoires en chimie, biologie et autres domaines scientifiques.


Il existe différents types de tubes à condenseur, y compriscondenseur droit, Condenseur Graham, Condenseur Allihn, etc. Le type spécifique de tube de condenseur utilisé dépend des besoins et des conditions de l'expérience.

condensers

Condenseur droit

A condenseur droit, également connu sous le nom de «condenseur droit» ou «condenseur rectangle» en anglais, est un type d'équipement courant utilisé pour l'échange de chaleur dans l'équipement de laboratoire. Sa fonction principale est de convertir le gaz ou la vapeur en liquide, ce qui signifie que la chaleur dans le tuyau est rapidement transférée à l'air près du tuyau.

straight-logo

La structure d'un condenseur droit est relativement simple, composée généralement d'une coque rectangulaire et de tuyaux de refroidissement internes. Il a une grande zone de refroidissement à l'intérieur, ce qui peut fournir un effet de refroidissement efficace. En raison de sa structure stable et de son aptitude à la manipulation des liquides avec des points d'ébullition élevés, il présente des avantages dans des expériences qui nécessitent une grande quantité de liquide de refroidissement.



Cependant, pour la récupération de distillation des solvants organiques à faible bouillation et volatils, d'autres types de tubes de condenseur tels que les tubes à condenseur serpentine peuvent être choisis pour un meilleur fonctionnement.



◆ Avantages
1) Simplicité: Le condenseur droit a un design simple et simple, ce qui facilite l'installation et le fonctionnement.
2) Polyvylity: Il peut être utilisé dans un large éventail d'applications, y compris les distillations, les réactions de reflux et d'autres processus nécessitant une condensation de vapeur.
3) Corpare: les condenseurs droits sont généralement plus abordables par rapport aux types de condenseur plus complexes, ce qui en fait une option budgétaire pour les laboratoires.

◆ Inconvénients
1) Efficacité de refroidissement limitée: le condenseur droit peut avoir une surface plus petite par rapport aux conceptions de condenseur plus avancées, ce qui peut limiter son efficacité de refroidissement.
2) Limites de transfert de chaleur: L'absence de surfaces de refroidissement supplémentaires, telles que les ampoules ou les bobines, peut entraîner une réduction de l'efficacité du transfert de chaleur et des taux de condensation plus lents.



"Le tableau montre les prix de référence des ventes en 2023"

N ° de produit Spécifications de volume \/ broyage Hauteur totale Hauteur efficace Diamètre du tube Poids Prix
Ac 911-101 200 mm \/ 19 * 2 315 mm 200 mm 35 mm 171.6g $16.8
Ac 911-102 300 mm \/ 19 * 2 420 mm 300 mm 35 mm 292.2g $20.2
Ac 911-103 400 mm \/ 19 * 2 515 mm 400 mm 40 mm 412.8g $21.5
Ac 911-104 500 mm \/ 19 * 2 615 mm 500 mm 40 mm 505g $29.6
Ac 911-105 600 mm \/ 19 * 2 720 mm 600 mm 40 mm 598.2g $33.1
Ac 911-106 200 mm \/ 24 * 2 330 mm 200 mm 35 mm 192g $18.1
Ac 911-107 300 mm \/ 24 * 2 420 mm 300 mm 35 mm 278.2g $21.5
Ac 911-108 400 mm \/ 24 * 2 520 mm 400 mm 40 mm 392.4g $23.4
Ac 911-109 500 mm \/ 24 * 2 625 mm 500 mm 45 mm 553.4g $33.8
Ac 911-110 600 mm \/ 24 * 2 725 mm 600 mm 35 mm 560.8g $38.5
Ac 911-111 500 mm \/ 29 * 2 630 mm 500 mm 40 mm 495g $39.6
Ac 911-112 600 mm \/ 29 * 2 720 mm 600 mm 40 mm 588.6g $40.7
Ac 911-113 150 mm \/ 19 * 2 262 mm 150 mm 30 mm 145.4g
Ac 911-114 400 mm \/ 29 * 2 530 mm 400 mm 40 mm 412g $25.6
Condenseur Allihn

Condenseur de type Allihnest également connu sous le nom de "Condenseur à balle", est un équipement de laboratoire commun utilisé pour le processus de condensation dans des expériences chimiques. Sa caractéristique structurelle est que les deux extrémités sont des tubes serpentin, et la partie centrale est sphérique. Cette conception permet au liquide de refroidissement de circuler à l'intérieur du tube serpentin, refroidissant efficacement la vapeur passante et condensant dans un liquide.

Borosilicate Glass Condenser



Par rapport à d'autres types de tubes de condensation tels que les tubes de condensation droits,condenseurs d'Allihnont des avantages importants. En raison de sa forme et de sa structure uniques, la zone de contact des tubes de condenseur à billes est plus grande, ce qui entraîne une efficacité de condensation plus élevée.



Les condenseurs BAL sont largement utilisés dans les expériences de réaction organique, telles que la distillation, le fractionnement, l'extraction et d'autres processus. Dans ces processus expérimentaux, il est généralement nécessaire de chauffer les réactifs à un état d'ébullition, puis de refroidir la vapeur générée à travers un liquide de refroidissement (ulsual eau) et de le convertir en liquide.



Dans l'ensemble, les condenseurs Allihn sont l'un des outils importants dans les laboratoires chimiques, fournissant des solutions de refroidissement efficaces et jouant un rôle important pour assurer la bonne progression des expériences et améliorer la précision des résultats expérimentaux.



◆ Avantages
1) Condensation efficace: Les ampoules multiples du condenseur Allihn offrent une surface plus grande pour le transfert de chaleur, ce qui entraîne un refroidissement et une condensation plus efficaces des vapeurs.
2) Volyvylity: il peut être utilisé dans diverses configurations, y compris l'appareil de distillation standard, les configurations de reflux et les configurations de distillation fractionnée.
3) Facilité d'utilisation: le condenseur Allihn est simple à installer et à opérer, ce qui en fait un choix populaire dans les laboratoires.
4) Nettoyage facile: la conception simple facilite le nettoyage et le maintien.

◆ Inconvénients
1) Capacité de refroidissement limitée: Par rapport aux condenseurs plus avancés comme le condenseur Liebig ou le condenseur Graham, le condenseur Allihn peut avoir une capacité de refroidissement relativement plus faible.
2) Conception volumineuse: Les ampoules multiples et la taille globale du condenseur peuvent la rendre plus volumineuse et nécessitent plus d'espace dans une configuration de laboratoire.



"Le tableau montre les prix de référence des ventes en 2023"

N ° de produit Spécifications de volume \/ broyage Hauteur totale Hauteur efficace Diamètre du tube NON. des balles Diamètre de la queue Prix
Ac 911-201 200 mm \/ 19 * 2 315 mm 200 mm 35 mm 4 10 mm $17.5
Ac 911-202 300 mm \/ 19 * 2 405 mm 300 mm 35 mm 6 9 mm $21.5
Ac 911-203 400 mm \/ 19 * 2 513 mm 400 mm 40 mm 8 8 mm $24.9
Ac 911-204 500 mm \/ 19 * 2 620 mm 500 mm 40 mm 10 8 mm
Ac 911-205 600 mm \/ 19 * 2 739 mm 600 mm 40 mm 12 9 mm $41.8
Ac 911-206 200 mm \/ 24 * 2 345 mm 200 mm 35 mm 4 10 mm $20.2
Ac 911-207 300 mm \/ 24 * 2 423 mm 300 mm 35 mm 6 9 mm $23.5
Ac 911-208 400 mm \/ 24 * 2 520 mm 400 mm 40 mm 8 9 mm $27.0
Ac 911-209 500 mm \/ 24 * 2 620 mm 500 mm 40 mm 10 8 mm $38.5
Ac 911-210 600 mm \/ 24 * 2 739 mm 600 mm 40 mm 12 9 mm $43.2
Ac 911-211 500 mm \/ 29 * 2 626 mm 500 mm 40 mm 10 8 mm
Ac 911-212 600 mm \/ 29 * 2 739 mm 600 mm 40 mm 12 9 mm
Ac 911-213 150 mm \/ 19 * 2 265 mm 150 mm 35 mm 4 8 mm

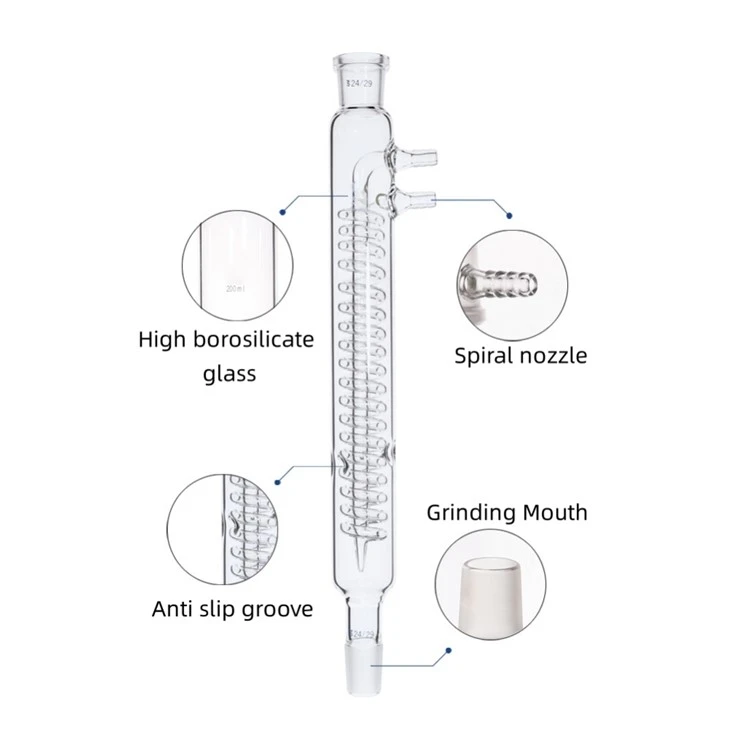

Condenseur Graham

serpentine-logo

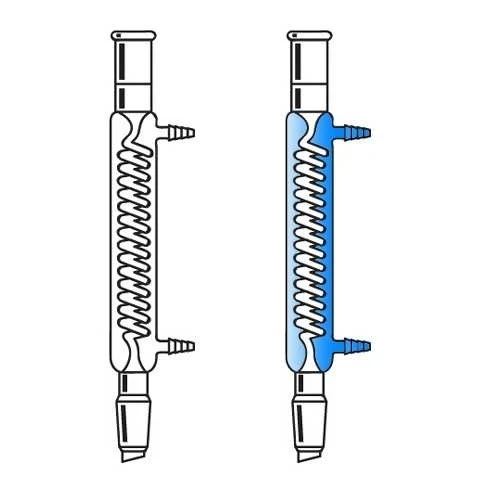

LeGrahamcondenseurest un tube de condenseur spécialement conçu, caractérisé par un tube à noyau intérieur en spirale. Cette conception augmente la longueur du tube en verre, ce qui fait de la zone de refroidissement que les autres types de tubes à condenseur.



De plus, le condenseur en forme de serpent a une plus grande flexibilité et convient à diverses conditions et exigences expérimentales.



Dans l'ensemble, le condenseur en forme de serpent présente des avantages dans des expériences chimiques spécifiques en raison de sa conception unique et de ses caractéristiques structurelles.



Avantages
1) Efficacité de refroidissement élevée: la conception enroulée du condenseur Graham fournit une grande surface pour un transfert de chaleur efficace, entraînant un refroidissement et une condensation efficaces des vapeurs.
2) Volyvylity: Le condenseur Graham peut être utilisé dans diverses configurations de laboratoire, y compris les distillations standard, les distillations fractionnées et les réactions de reflux.
3) Conception compacte: la structure enroulée permet une conception plus compacte par rapport aux autres condenseurs avec la même capacité de refroidissement, ce qui le rend adapté aux configurations avec un espace limité.

Désavantage
1) Vulnérable au colmatage: la nature étroite et enroulée du condenseur peut le rendre susceptible de se coller si la vapeur contient des impuretés solides ou si le condenseur n'est pas correctement nettoyé entre les expériences.
2) Risque de rupture: le tube en verre enroulé du condenseur Graham est relativement fragile et peut se casser s'il est mal géré ou soumis à des changements de température rapides.
3) Évolutivité limitée: Bien que le condenseur Graham soit adapté aux applications à l'échelle de laboratoire, il peut ne pas être aussi pratique pour les processus industriels à plus grande échelle en raison de sa surface relativement plus petite.



"Le tableau montre les prix de référence des ventes en 2023"

N ° de produit Spécifications de volume \/ broyage Hauteur totale Hauteur efficace Diamètre du tube NON. des anneaux Prix
Ac 911-301 200 mm \/ 19 * 2 320 mm 200 mm 40 mm 10 $22.0
Ac 911-302 300 mm \/ 19 * 2 417 mm 300 mm 40 mm 22 $25.6
Ac 911-303 400 mm \/ 19 * 2 520 mm 400 mm 40 mm 27 $27.9
Ac 911-304 500 mm \/ 19 * 2 615 mm 500 mm 45 mm 36 $44.9
Ac 911-305 600 mm \/ 19 * 2 720 mm 600 mm 45 mm 42 $47.4
Ac 911-306 200 mm \/ 24 * 2 330 mm 200 mm 40 mm 10 $42.6
Ac 911-307 300 mm \/ 24 * 2 415 mm 300 mm 40 mm 22 $49.6
Ac 911-308 400 mm \/ 24 * 2 525 mm 400 mm 40 mm 27 $30.2
Ac 911-309 500 mm \/ 24 * 2 615 mm 500 mm 45 mm 36 $75.6
Ac 911-310 600 mm \/ 24 * 2 720 mm 600 mm 45 mm 46 $87.1
Ac 911-311 500 mm \/ 29 * 2 625 mm 500 mm 45 mm 38 $52.9
Ac 911-312 600 mm \/ 29 * 2 720 mm 600 mm 45 mm /
Ac 911-313 150 mm \/ 19 * 2 258 mm 150 mm 40 mm 8
Conclusion

Laboratory-Condenser-tube-three-types



En résumé, le condenseur droit, le condenseur Allihn et le condenseur Graham ont chacun leurs propres avantages et inconvénients, et conviennent à différentes expériences et scénarios d'application.

Le choix du tube de condenseur approprié nécessite l'examen des exigences expérimentales spécifiques, du budget et de la commodité de fonctionnement. Pendant le processus d'opération, les utilisateurs doivent également faire attention aux procédures d'exploitation pour assurer la précision et la fiabilité des résultats expérimentaux.
