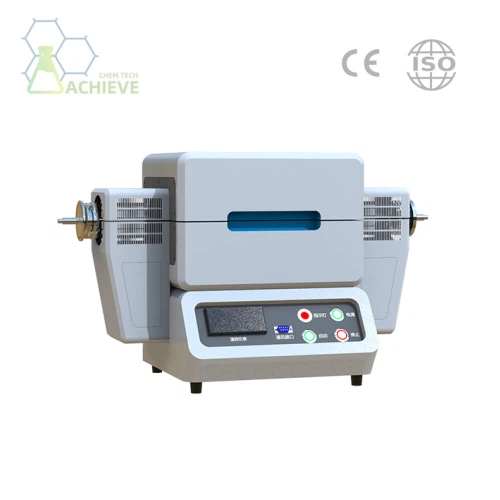

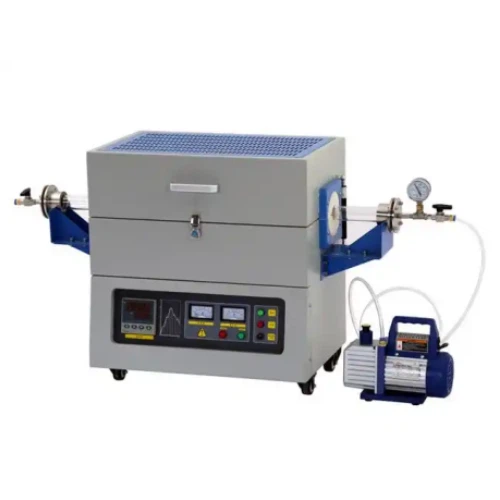

Four à tube divisé
2. Équipement de fournaise en boîte: 1l -36 l
3. La température de travail peut atteindre un degré de 1200 degrés -1700
*** Liste des prix pour tout ci-dessus, demandez-nous pour obtenir
Description
Paramètres techniques
Four à tube divisé, est un équipement de chauffage avancé largement utilisé dans plusieurs champs de haute technologie tels que la science des matériaux, le génie chimique et la fabrication de semi-conducteurs. Sa conception unique et intelligente permet au tube de la fournaise de se diviser en deux parties sur sa longueur, ce qui facilite considérablement le processus de remplacement des tubes ou échantillons de travail. Dans le même temps, il soutient également l'utilisation de tubes et de réacteurs de différentes tailles et spécifications, répondant ainsi aux besoins de différentes expériences et processus.
Ce type de fournaise a non seulement une structure unique, mais a également des fonctions puissantes, et est généralement utilisée pour une série de processus complexes et délicats tels que le dépôt de vapeur, le traitement thermique, la diffusion d'oxydation, etc. dans des environnements à haute température. Pendant le processus de dépôt de vapeur à haute température, il peut fournir un environnement à haute température stable et contrôlable pour assurer la progression fluide du processus de dépôt; Pendant le processus de traitement thermique, il peut contrôler précisément la température et le temps pour atteindre l'effet de modification du matériau attendu; Au cours du processus de diffusion d'oxydation, il peut fournir l'atmosphère d'oxydation nécessaire et les conditions de température pour favoriser les réactions d'oxydation et de diffusion du matériau.
Paramètres
Composition structurelle
En termes de composition structurelle,four à tube diviséest un dispositif de chauffage précis et puissant, avec des composants centraux, notamment le corps de la fournaise, l'élément de chauffage, le contrôleur de température, le tube de travail et une série d'accessoires, chacun jouant un rôle indispensable.
Corps de la fournaise:La structure principale est généralement soigneusement fabriquée à partir de matériaux d'isolation sous vide de haute qualité. Ce matériau a non seulement une excellente résistance à la température élevée, mais a également d'excellents effets d'isolation et d'isolation thermique, ce qui peut réduire efficacement la perte de chaleur et améliorer l'efficacité de chauffage de la fournaise. L'intérieur de la fournaise est ingénieusement intégré à des éléments de fil de chauffage rayonnant, qui sont répartis uniformément sur la paroi intérieure de la fournaise, garantissant que la chaleur peut être transférée uniformément et rapidement vers le tube de travail et ses échantillons ou réacteurs internes. Le corps du four est divisé en deux parties sur sa longueur et relié par des charnières robustes et durables. Cette conception permet au corps de la fournaise d'être facilement ouvert et fermé, facilitant considérablement le remplacement des tubes de travail et le chargement et le déchargement des échantillons.
Élément chauffant:Un composant clé, généralement composé de fil de résistance de haute qualité, comme l'alliage Fe Cr al dopé avec MO, etc. Ces fils de résistance ont une bonne conductivité et une bonne résistance à la température, et peuvent fonctionner de manière stable à des densités de courant élevé, générant une chaleur suffisante pour répondre aux exigences expérimentales. L'élément de chauffage convertit l'énergie électrique en énergie thermique par le chauffage du courant, atteignant ainsi un contrôle précis de la température à l'intérieur du four.
Contrôleur de température:Il est responsable de la surveillance et de la régulation de la température à l'intérieur du four. Le contrôleur de température adopte généralement la technologie avancée de contrôle du PID, qui peut ajuster automatiquement la puissance de l'élément de chauffage en fonction de la courbe de température et des exigences expérimentales, garantissant ainsi la stabilité et la précision de la température à l'intérieur du four. Dans le même temps, le contrôleur de température est également équipé de thermocouples de haute précision et de capteurs de température, qui peuvent surveiller les changements de température à l'intérieur du four en temps réel et comment les données du contrôleur pour un ajustement précis.
Tube de travail:Un composant utilisé pour placer des échantillons ou des réacteurs, généralement fabriqués en matériaux à haute température et résistants à la corrosion tels que le quartz, la céramique ou l'acier inoxydable. La taille et la forme du tube de travail peuvent être personnalisées en fonction des exigences expérimentales pour accueillir des échantillons ou des réacteurs de différentes tailles et formes. Pendant le processus de travail, le tube de travail peut protéger l'échantillon ou le réacteur contre les interférences environnementales externes, tout en garantissant que la chaleur peut être transférée uniformément et rapidement vers l'échantillon ou le réacteur.
Attachements:tels que le système de contrôle du gaz, la pompe à vide, le porte-échantillon, etc. Ces pièces jointes peuvent étendre davantage la fonctionnalité et la portée de l'application de la fournaise, répondant aux besoins expérimentaux plus divers. Par exemple, les systèmes de contrôle du gaz peuvent contrôler avec précision la composition et le débit de l'atmosphère du four, réalisant ainsi le traitement de chauffage des échantillons ou des réacteurs dans des atmosphères spécifiques; Une pompe à vide peut éliminer l'air et les impuretés de la fournaise, offrant un environnement propre et sans oxygène pour les expériences; Le support d'échantillon peut fixer et soutenir facilement l'échantillon ou le réacteur, garantissant sa stabilité et sa sécurité pendant le processus de chauffage.
En résumé, la composition structurelle du produit reflète non seulement sa conception précise et complexe, mais démontre également sa puissante fonctionnalité et sa large gamme d'applications. Ces composants collaborent et travaillent ensemble, faisant des produits un dispositif de chauffage indispensable dans des domaines tels que la science des matériaux, le génie chimique et la fabrication de semi-conducteurs.
Caractéristiques principales
Flexibilité
En utilisant des adaptateurs de tube, le même four peut être utilisé avec des tubes de différents diamètres pour répondre à divers besoins expérimentaux.
01
Les tubes de travail faciles à remplacer
La conception divisée facilite le remplacement des tubes de travail et prend en charge l'utilisation de réacteurs ou de tubes de travail avec des brides d'extrémité, qui peuvent être difficiles à insérer dans les fours non fendus.
02
Protéger les éléments de chauffage
L'utilisation d'un tube de travail séparé peut protéger les éléments de chauffage contre les dommages ou la contamination, prolongeant la durée de vie du four.
03
Uniformité de la température
Pour un Fournace avec chauffage à trois zones, une excellente uniformité de température peut être obtenue en divisant la longueur de chauffage en trois zones, chacune avec son propre contrôleur et thermocouple.
04
Chauffage et refroidissement rapides
Les matériaux et la conception d'isolation de haute qualité assurent un chauffage rapide et un court temps de refroidissement de la fournaise, en améliorant l'efficacité expérimentale.
05
Paramètres de performance et sélection
Température de fonctionnement maximale
La température de fonctionnement maximale de différents types de fours varie, généralement entre 1000 degrés et 1400 degrés. La sélection doit être déterminée en fonction des exigences expérimentales.
01
Zone de chauffage et longueur
Le nombre et la longueur des zones de chauffage déterminent l'uniformité de température et la capacité de traitement de la fournaise. Un four avec un chauffage à trois zones a généralement une meilleure uniformité de température.
02
Contrôleur de température
La précision et la programmabilité du contrôleur de température sont cruciales pour le succès de l'expérience. Les fonctions de contrôle et de réglage automatique PID, ainsi que la programmabilité en plusieurs étapes, peuvent améliorer la précision et la flexibilité des expériences.
03
Taille du tube de travail:
Le diamètre et la longueur du tube de travail déterminent la taille de l'échantillon ou du réacteur qui peut être traité. La sélection doit être déterminée en fonction des exigences expérimentales.
04
Matériaux d'isolation et éléments de chauffage:
Les matériaux d'isolation de haute qualité et les éléments de chauffage peuvent assurer un chauffage rapide et un temps de refroidissement court de la fournaise, améliorant l'efficacité expérimentale.
05
Analyse de cas
A four à tube diviséjoue un rôle crucial dans la préparation du graphène, un matériau connu pour ses propriétés mécaniques, électriques et thermiques exceptionnelles. Cet équipement spécialisé est conçu pour fournir un environnement contrôlé pour les processus à haute température, ce qui le rend idéal pour les méthodes de synthèse du graphène qui nécessitent un contrôle de température précis et une atmosphère inerte.
Contrôle de la température
Ils sont capables d'atteindre et de maintenir des températures élevées, souvent jusqu'à 1200 degrés ou plus, ce qui est essentiel pour les processus de croissance du graphène tels que le dépôt chimique de vapeur (CVD). Ces fours comprennent généralement des contrôleurs de température avancés qui permettent des profils de chauffage et de refroidissement précis, garantissant une distribution de température uniforme dans toute la chambre de la fournaise.
Atmosphère inerte
La synthèse du graphène nécessite souvent une atmosphère inerte pour prévenir l'oxydation et la contamination. Ils peuvent être équipés de gammes de gaz et de prises pour faciliter le flux de gaz inertes comme l'azote ou l'argon, créant un environnement protecteur pour le processus de croissance du graphène.
Modularité et flexibilité
La conception divisée de la fournaise permet un accès facile à la chambre de la fournaise, ce qui le rend pratique pour le chargement et le déchargement des substrats. Cette fonctionnalité est particulièrement utile dans la synthèse du graphène, où des substrats peuvent avoir besoin d'être introduits ou supprimés à des étapes spécifiques du processus.
CVD Graphène Growth
L'une des méthodes les plus courantes pour synthétiser le graphène de haute qualité est la MCV. Dans ce processus, un gaz précurseur contenant du carbone est introduit dans la chambre de la fournaise à des températures élevées. Le gaz se décompose sur un substrat catalytique, comme le cuivre ou le nickel, entraînant la croissance des couches de graphène. La fournaise fournit l'environnement à haute température nécessaire et l'atmosphère inerte pour faciliter ce processus.
Chauffage uniforme
Le contrôle précis de la température et le chauffage uniforme fourni par un four sont essentiels pour atteindre une croissance cohérente du graphène à travers le substrat. Cela garantit que les films de graphène résultants ont des propriétés uniformes, ce qui est essentiel pour leur application dans les appareils électroniques et autres technologies avancées.
Évolutivité
Ils sont disponibles en différentes tailles, permettant la production évolutive de graphène. Des expériences de recherche à petite échelle aux courses de production à grande échelle, ces fours peuvent être adaptés pour répondre aux besoins spécifiques de différents processus de synthèse de graphène.
Objectif expérimental: Pour préparer du graphène de haute qualité sur le substrat de cuivre par méthode de dépôt de vapeur CVD.
Matériel expérimental:Feuille de cuivre (sous forme de substrat), gaz de méthane (comme source de carbone), hydrogène gazeux (comme agent réducteur) et gaz argon (comme gaz protecteur).
Nettoyez soigneusement la feuille de cuivre et placez-la à l'intérieur du tube de travail.
Installez le tube de travail dans la fournaise et connectez le gazoduc et le thermocouple.
Définir le programme de température et les paramètres de débit de gaz.
Commencez la fournaise pour le chauffage, tout en introduisant du méthane, de l'hydrogène et de l'argon pour le processus de dépôt de vapeur.
Après avoir atteint la température et le temps réglés, éteignez le four et arrêtez la ventilation. Sortez l'échantillon pour le traitement et la caractérisation ultérieurs.
Le graphène de haute qualité a été cultivé avec succès sur le substrat de cuivre grâce à des méthodes de caractérisation telles que la spectroscopie SEM et Raman. La morphologie et les propriétés du graphène répondent aux exigences attendues.
Conception divisée: Le corps du four est articulé et divisé en deux moitiés sur sa longueur. Cette conception unique permet une insertion et une suppression faciles de tubes de travail ou de réacteurs, même ceux qui ont des brides d'extrémité qui seraient difficiles à accueillir dans une fournaise non split. Cette fonction simplifie l'échange de tubes de travail et permet l'utilisation de réacteurs ou de tubes de travail de divers diamètres.
Contrôle de la température: Fours à tube diviséOffrez généralement un contrôle de température précis, souvent avec des contrôleurs PID qui permettent des réglages de température précis et stables. Ils peuvent atteindre des températures élevées, avec certains modèles capables d'atteindre jusqu'à 1200 degrés ou même plus, selon le modèle et l'application spécifiques.
Zones de chauffage: Ces fours peuvent avoir des zones de chauffage simples ou multiples. Les modèles multi-zones, comme la série HZS, offrent une excellente uniformité de température en divisant la longueur chauffée en zones séparées, chacune avec son propre contrôleur et thermocouple. Cela garantit que toute la longueur du tube de travail est maintenue à la température souhaitée, ce qui est critique pour des processus tels que le dépôt chimique de vapeur (CVD) et le recuit des matériaux.
Flexibilité du matériau: Ils peuvent être utilisés avec une large gamme de matériaux de tube, y compris le quartz, la céramique et le métal, selon les exigences de l'application. Cette polyvalence permet aux chercheurs et aux ingénieurs de choisir le matériau le plus approprié pour leurs besoins spécifiques.
Contrôle de l'atmosphère: BeaucoupFours à tube divisésont conçus pour fonctionner dans des atmosphères contrôlées, telles que les gaz inertes (par exemple, l'azote, l'argon) ou les conditions de vide. Ceci est particulièrement important pour les processus sensibles à l'air ou à l'humidité, comme la fabrication OLED et PLED.
Caractéristiques de sécurité: Ces fours incluent souvent des caractéristiques de sécurité telles que la protection contre la température et les systèmes d'arrêt d'urgence pour assurer un fonctionnement sûr et éviter d'endommager l'équipement et les échantillons.
