Comment construire un lyophilisateur ?
Aug 07, 2024
Laisser un message
La construction d'un lyophilisateur peut être un projet enrichissant, offrant une compréhension plus approfondie de la technologie et des processus impliqués dans la conservation des aliments et d'autres matériaux. Ce guide vous guidera à travers les bases de la construction d'un lyophilisateur.Micro-congélateur,un lyophilisateur à petite échelle adapté à un usage domestique ou en laboratoire. Nous aborderons les composants essentiels, le processus de construction étape par étape et des conseils pour garantir des performances optimales.
Comprendre la lyophilisation
Les bases de la lyophilisation
La lyophilisation, ou séchage par congélation, comprend trois étapes principales : la congélation de la matière, la réduction de la pression pour permettre la sublimation et enfin l'élimination de l'humidité restante. Ce procédé préserve la structure, la saveur et le contenu nutritionnel de la matière bien mieux que les méthodes de séchage traditionnelles.
Pourquoi construire un micro lyophilisateur ?
La construction d'un lyophilisateur miniature répond à plusieurs objectifs cruciaux dans divers secteurs. L'une des principales raisons est sa capacité à préserver efficacement les matériaux et substances délicats. La lyophilisation permet d'éliminer l'humidité tout en préservant la structure et les propriétés du produit d'origine, ce qui la rend idéale pour les échantillons biologiques sensibles, les produits pharmaceutiques et certains aliments.
Un autre avantage clé est la durée de conservation prolongée qu'elle offre. En éliminant l'eau, la lyophilisation réduit considérablement le risque de détérioration et de croissance microbienne, prolongeant ainsi la stabilité du produit au stockage. Cela est particulièrement avantageux pour les produits périssables qui doivent être stockés pendant de longues périodes sans réfrigération.
De plus, les micro-lyophilisateurs offrent évolutivité et flexibilité. Ils peuvent être conçus pour accueillir de petits lots d'échantillons dans les laboratoires de recherche ou de plus grandes quantités pour la production commerciale. Cette adaptabilité fait des lyophilisateurs des outils polyvalents dans la recherche, la fabrication et même les scénarios de préparation aux situations d'urgence où la préservation des matériaux dans leur état d'origine est essentielle.
Essentiellement, la construction de lyophilisateurs miniatures répond au besoin de méthodes de conservation fiables qui maintiennent l’intégrité du produit, prolongent la durée de conservation et offrent une flexibilité dans la manipulation de divers types et quantités de matériaux dans différentes applications.

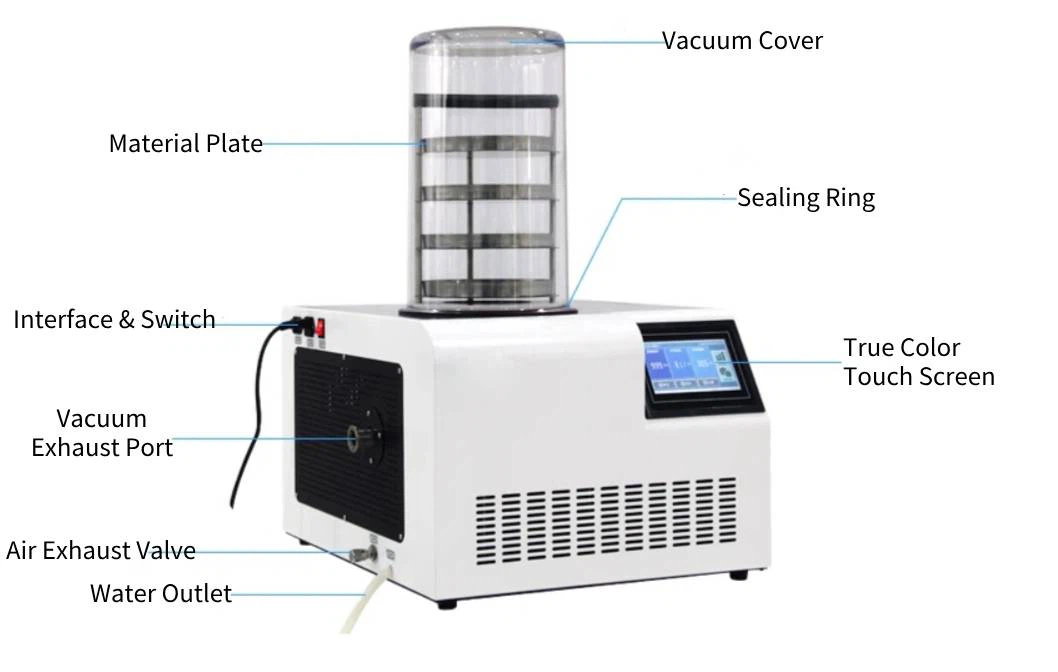

Composants essentiels d'un micro-congélateur
Les lyophilisateurs miniatures sont des outils essentiels dans de nombreux secteurs tels que l'industrie pharmaceutique, la transformation alimentaire et la biotechnologie. Il est essentiel de comprendre leurs composants clés pour optimiser leurs performances et garantir des processus de lyophilisation efficaces.
Système de vide
Au cœur d'un lyophilisateur miniature se trouve son système de vide, qui joue un rôle essentiel dans le processus de lyophilisation. Ce système crée un environnement à basse pression à l'intérieur de la chambre de séchage, facilitant la sublimation de l'eau congelée du produit. Le système de vide comprend généralement une pompe à vide qui élimine l'air et la vapeur d'eau, maintenant le niveau de vide souhaité tout au long du cycle de séchage. Il assure une sublimation efficace et la préservation de l'intégrité du produit en empêchant l'oxydation et la dégradation.
Système de refroidissement
Les micro-sécheurs à congélation sont équipés d'un système de refroidissement robuste pour atteindre et maintenir les basses températures nécessaires à la congélation du produit. Ce système comprend souvent un compresseur et une unité de réfrigération qui refroidit la chambre de séchage à des températures inférieures à zéro, généralement autour de -40 degrés (-40 degrés Fahrenheit) ou moins. Le système de refroidissement assure une congélation rapide du produit, formant des cristaux de glace qui subiront ensuite une sublimation pendant la phase de séchage.
Système de chauffage
Un système de chauffage précis est essentiel pour contrôler la température à l'intérieur de la chambre de séchage pendant la phase de sublimation. Après la congélation du produit, le système de chauffage augmente progressivement la température de la chambre pour favoriser la sublimation de l'eau congelée. Cette phase est essentielle pour éliminer l'humidité sans faire fondre la glace, préservant ainsi la structure et la qualité du produit séché. Le système de chauffage est souvent intégré à des capteurs et contrôleurs de température pour maintenir des conditions de séchage optimales.
Chambre de séchage

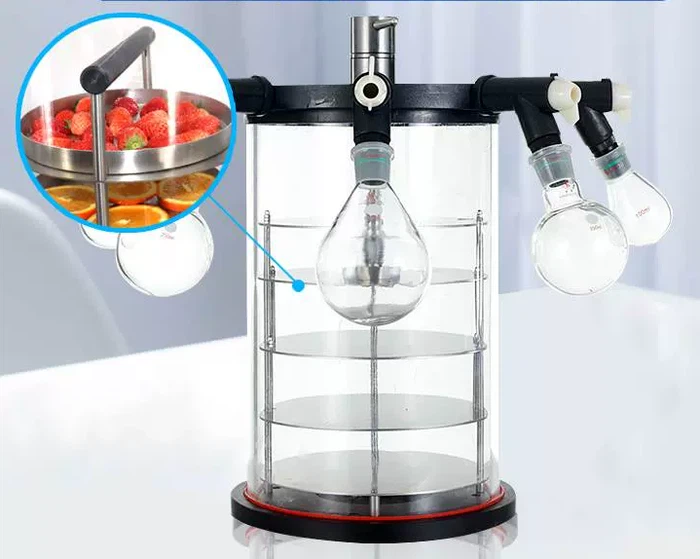

La chambre de séchage est l'endroit où se déroule le processus de lyophilisation. Elle est conçue pour accueillir les plateaux ou les étagères de produits et maintenir des conditions de température et de vide uniformes. La chambre est généralement isolée pour minimiser le transfert de chaleur et maintenir la stabilité pendant les longs cycles de séchage. Sa taille et sa configuration varient en fonction de la capacité et de l'utilisation prévue du lyophilisateur miniature, des modèles de laboratoire à petite échelle aux unités industrielles plus grandes.
Systèmes de contrôle et de surveillance
Les micro-sécheurs lyophilisateurs modernes sont équipés de systèmes de contrôle et de surveillance avancés pour automatiser et optimiser le processus de séchage. Ces systèmes comprennent des automates programmables (PLC) ou des interfaces informatisées qui régulent des paramètres tels que la température, le niveau de vide et le temps de séchage. Ils permettent aux opérateurs de définir des protocoles de séchage précis et de surveiller la progression en temps réel, garantissant ainsi la cohérence et la reproductibilité des cycles de séchage. Des capteurs intégrés fournissent des informations sur les paramètres critiques, permettant des ajustements pour des performances de séchage optimales.
Construction du micro-congélateur
Étape 1 : Assemblage du congélateur
Commencez par installer le congélateur. Assurez-vous qu'il peut maintenir une température stable d'au moins -40 degré F (-40 degré). Cela est essentiel pour congeler le matériau de manière uniforme et complète.
01
Étape 2 : Configuration du système de vide
Raccordez la pompe à vide à la chambre de séchage. Assurez-vous que toutes les connexions sont étanches pour maintenir l'environnement à basse pression. Une pompe à vide de haute qualité capable d'atteindre des pressions inférieures à 1 millibar est recommandée pour une lyophilisation efficace.
02
Étape 3 : Construction de la chambre de séchage
Construisez la chambre de séchage en utilisant de l'acrylique transparent ou un autre matériau durable et non réactif. Assurez-vous qu'elle est bien fermée pour maintenir le vide. Installez des étagères ou des plateaux pour maintenir le matériau de manière uniforme.
03
Étape 4 : Installation de la source de chaleur
Si vous utilisez une source de chaleur, répartissez les éléments chauffants uniformément dans la chambre de séchage. Un contrôleur de chaleur programmable peut aider à réguler la température, garantissant ainsi une sublimation uniforme.
04
Étape 5 : Ajout du condenseur
Placez les serpentins du condenseur à l'intérieur de la chambre de séchage, reliés à un système de refroidissement externe. Cette configuration permettra de piéger et de recongeler l'humidité sublimée du matériau, en maintenant le faible taux d'humidité nécessaire à un séchage efficace.
05
Conseils pour des performances optimales
Surveillance de la température et de la pression
Surveillez régulièrement la température et la pression à l'intérieur de la chambre de séchage. Des températures et une pression basses et constantes sont essentielles pour une lyophilisation efficace.
Assurer l'étanchéité à l'air
Vérifiez régulièrement tous les joints et raccords pour vous assurer qu'ils sont bien étanches. Toute fuite peut compromettre l'environnement basse pression, affectant ainsi la qualité du produit lyophilisé.
Entretien du matériel
Nettoyez et entretenez régulièrement tous les composants, en particulier la pompe à vide et le condenseur, pour garantir leur bon fonctionnement. Un entretien approprié prolonge la durée de vie de votre lyophilisateur et garantit des performances constantes.
Conclusion
La construction d'un micro-lyophilisateur nécessite une planification et un assemblage minutieux de composants spécifiques. En comprenant les principes de la lyophilisation et en suivant ce guide, vous pouvez construire un lyophilisateur fiable adapté à vos besoins. Que ce soit pour un usage domestique ou des expériences en laboratoire, un lyophilisateur bien construit offre une méthode polyvalente et efficace pour conserver une large gamme de matériaux. Pour des informations plus détaillées sur l'équipement chimique de laboratoire et d'autres méthodes de conservation, n'hésitez pas à nous contacter àsales@achievechem.com.
