Types d’équipement de laboratoire à condensateur

Dans le domaine des équipements de laboratoire,condensateursjouent un rôle crucial dans divers processus scientifiques, en particulier dans les installations de distillation et de reflux. Ces dispositifs sont disponibles dans différentes conceptions et configurations, chacune étant adaptée à des applications spécifiques et à des exigences expérimentales. Dans cet article, nous explorerons deux types courants de condenseurs : les condenseurs laminés et les condenseurs serpentins.



Condensateur laminé vs condenseur serpentin

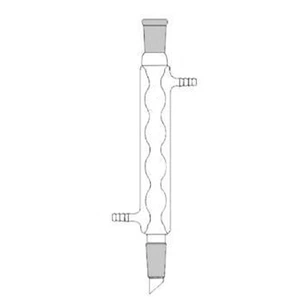

Qu'est-ce qu'un condenseur serpentin ?



Avant d'entrer dans les détails decondenseur serpentins, il est fondamental d'y parvenir le travail fondamental et le développement d'un condenseur. Un condenseur pourrait être un gadget commercial utilisé pour transformer la vapeur ou le gaz en un état fluide en le refroidissant. Cette poignée consiste généralement à faire passer un liquide de refroidissement, tel que de l'eau, à travers un système de serpentin ou de tube, qui est entouré par la vapeur à condenser.Condenseur serpentinIl s'agit peut-être d'un condenseur d'installation de recherche qui présente un tube enroulé en forme de serpentin, reprenant les courbes d'un serpent, d'où son nom. Ce plan maximise la zone de surface accessible pour le refroidissement et la condensation des vapeurs, ce qui en fait un instrument efficace pour différents processus chimiques.

La structure du tube enroulé d'un condenseur serpentin permet aux vapeurs de voyager plus longtemps, élargissant le contact avec la surface de refroidissement et améliorant la préparation de condensation. En faisant passer le liquide de refroidissement à travers l'enveloppe externe du tube enroulé, la chaleur est efficacement évacuée de la vapeur, conduisant à sa transformation en forme fluide.

Les condenseurs serpentins sont couramment utilisés dans les configurations où l'espace est limité mais où un refroidissement efficace est requis. Leur plan compact et leur rapport surface/volume élevé les rendent parfaits pour des applications telles que les réponses au reflux, les processus de raffinage et les extractions dans les installations de recherche.

En règle générale, le condenseur serpentin peut être un instrument efficace dans les installations de recherche en chimie, favorisant un refroidissement productif et une condensation des vapeurs pour encourager différentes formes et tests chimiques.

Comprendre les condensateurs serpentins

Acondenseur serpentinest un type de condensateur caractérisé par sa disposition de bobines, qui ressemble à la forme d'un serpent ou d'un serpent. Cette conception consiste en une seule bobine continue qui s’enroule d’avant en arrière, ressemblant au chemin d’un serpent glissant à travers l’appareil. La configuration en serpentin permet un refroidissement et une condensation efficaces des vapeurs sur une surface étendue.

Avantages des condenseurs serpentins

L’un des principaux avantages des condenseurs serpentins est leur conception compacte et leur faible encombrement. Contrairement aux serpentins de condenseur droits traditionnels, qui peuvent nécessiter des longueurs de tubes plus importantes pour obtenir le même effet de refroidissement,condenseur serpentins peuvent réaliser un échange thermique efficace avec un encombrement réduit. Cela les rend idéaux pour les installations de laboratoire avec un espace limité ou lorsque plusieurs condenseurs doivent être utilisés simultanément.

Applications des condensateurs serpentins

Les condensateurs serpentins découvrent des applications dans différentes disciplines logiques, notamment la chimie, la science et la conception. Ils sont couramment utilisés dans les installations de raffinage pour condenser les vapeurs sous forme fluide, permettant ainsi la division et la filtration des substances. En outre, des condenseurs serpentins sont utilisés dans les réponses à reflux pour éviter la perte de composants instables en renvoyant les vapeurs condensées vers le récipient de réponse.

Les condenseurs serpentins trouvent des applications sous différentes formes chimiques en raison de leur conception spéciale et de leurs capacités de refroidissement efficaces. Voici quelques-unes des applications courantes :

Réponses au reflux :Les condenseurs serpentins sont couramment utilisés dans les installations de reflux, où les vapeurs créées lors d'une réponse chimique sont condensées et renvoyées vers le récipient de réponse. La forme en serpentin permet un refroidissement efficace, garantissant le cycle non-stop de condensation de la vapeur.

Raffinage:Les condenseurs serpentines conviennent aux processus de raffinage basiques et fragmentaires. Ils aident à isoler les divers composants d’un mélange en fonction de leurs foyers de bouillonnement. Le plan de serpentin amplifié offre une surface adéquate pour un refroidissement et une condensation viables des vapeurs, conduisant à la collecte des liquides filtrés souhaités.

Récupération soluble :Sous forme d'extraction,condenseur serpentins sont utilisés pour récupérer les solvants. En refroidissant et en condensant les vapeurs solubles, le condenseur permet leur collecte et leur réutilisation, minimisant ainsi le gaspillage et réduisant les coûts.

Extraction d’huile de base :Les condenseurs serpentins sont fréquemment utilisés dans les installations de raffinage à la vapeur pour extraire les huiles de base des matières végétales. Les vapeurs condensées contiennent les huiles parfumées qui peuvent être collectées séparément.

Applications sous vide : Condenseur serpentinLes s sont également utilisés dans les systèmes à vide, tels que les évaporateurs rotatifs. Ils offrent une assistance pour condenser et collecter les solvants à un poids réduit, encourageant l'élimination des solvants tout en préservant les composés sensibles.

Qu'est-ce qu'un évaporateur feuilleté ?

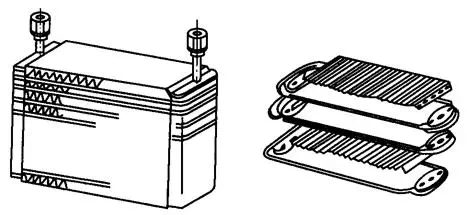

Un évaporateur laminé est un type d’échangeur de chaleur couramment utilisé dans les systèmes de réfrigération et de climatisation. Il se compose de plusieurs couches ou plaques disposées dans une configuration empilée. Chaque couche comprend généralement une fine feuille de métal avec des canaux ou passages à travers lesquels s'écoule un réfrigérant.

Le but d'un évaporateur laminé est de faciliter un transfert de chaleur efficace entre le réfrigérant et la substance à refroidir, comme l'air ou l'eau. Lorsque la substance chaude passe sur la surface de l’évaporateur, la chaleur est transférée au réfrigérant circulant à l’intérieur des canaux. Cela provoque l’évaporation du réfrigérant, absorbant la chaleur de la substance et la refroidissant efficacement.

L'utilisation d'une construction stratifiée dans les évaporateurs permet d'augmenter la surface et d'améliorer l'efficacité du transfert de chaleur par rapport aux conceptions d'évaporateurs traditionnelles. Cette conception offre également une flexibilité dans la personnalisation de la taille et de la forme de l'évaporateur pour s'adapter à des contraintes d'espace ou à des exigences de refroidissement spécifiques. Les évaporateurs laminés sont couramment utilisés dans diverses applications de réfrigération et de climatisation en raison de leur efficacité et de leur polyvalence.

Quels sont les avantages du condenseur laminé ?

Les condenseurs laminés offrent plusieurs avantages par rapport aux conceptions de condenseurs traditionnelles :

Transfert de chaleur amélioré : la construction laminée offre une surface accrue pour l'échange de chaleur. Cela permet un transfert de chaleur plus efficace entre le réfrigérant et l’air ou l’eau environnant, améliorant ainsi l’efficacité globale du refroidissement du système.

Conception compacte : les condenseurs laminés peuvent être conçus pour être plus compacts que les condenseurs traditionnels. La configuration empilée de fines feuilles métalliques permet un rapport surface/volume plus élevé, permettant au condenseur d'atteindre la capacité de refroidissement souhaitée dans un encombrement réduit.

Personnalisation : La nature modulaire des condenseurs laminés permet une plus grande flexibilité dans la conception et la personnalisation. Les fabricants peuvent adapter la taille, la forme et la configuration du condenseur pour répondre aux exigences spécifiques de différentes applications, telles que les unités de réfrigération, les systèmes de climatisation ou les pompes à chaleur.

Utilisation réduite de matériaux : les condenseurs laminés nécessitent généralement moins de matériaux que les condenseurs traditionnels à tubes et à ailettes, tout en atteignant des performances comparables ou supérieures. Cela peut conduire à des économies de coûts en termes de matériaux et de fabrication.

Durabilité améliorée : La construction en couches des condenseurs laminés peut améliorer leur durabilité et leur résistance à la corrosion, par rapport à certaines conceptions de condenseurs traditionnelles. Cela peut entraîner une durée de vie plus longue et des besoins de maintenance réduits, en particulier dans des environnements d'exploitation difficiles.

Facilité d'entretien : selon la conception spécifique, les condenseurs laminés peuvent offrir un accès plus facile pour l'entretien et le nettoyage par rapport aux condenseurs traditionnels dotés de configurations complexes de tubes et d'ailettes. Cela peut contribuer à réduire les temps d’arrêt et à garantir des performances optimales au fil du temps.

Dans l'ensemble, les condenseurs laminés constituent une option intéressante pour diverses applications de refroidissement en raison de leur efficacité de transfert de chaleur améliorée, de leur conception compacte, de leurs possibilités de personnalisation et de leur potentiel d'économies de coûts.

Les références:

https://www.sigmaaldrich.com/technical-documents/articles/analytical-applications/distillation-condensation.html

https://pubs.acs.org/doi/10.1021/ed069p287
