Quels sont les mécanismes de contrôle de la température dans un réacteur en verre de 20L?

Le contrôle de la température est un aspect crucial des réactions chimiques, en particulier lorsque vous travaillez avec unRéacteur en verre 20L. La régulation précise de la température assure des conditions de réaction optimales, améliore la qualité du produit et améliore l'efficacité globale du processus. Dans ce guide complet, nous explorerons les différents mécanismes de contrôle de la température employés dans des réacteurs en verre de 20L, fournissant des informations précieuses aux chercheurs, aux ingénieurs et aux professionnels du laboratoire.





Nous fournissonsRéacteur en verre 20L, veuillez vous référer au site Web suivant pour des spécifications détaillées et des informations sur les produits.

Produit:https://www.achievechem.com/chemical-equipment/jacketted-glass-reactor.html

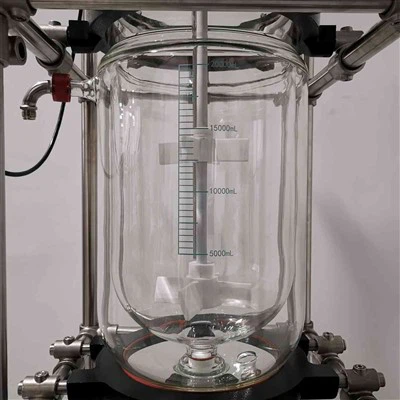

Un réacteur en verre de 20L est un équipement polyvalent conçu pour effectuer des réactions chimiques à des échelles de laboratoire et de pilote. Ses mécanismes de contrôle de la température font partie intégrante du maintien des conditions de réaction souhaitées. Plongeons dans les caractéristiques clés qui permettent une régulation efficace de la température dans ces réacteurs:

◆ Design veste

La marque de marque d'un réacteur en verre de 20L est son design à gâteau. Cela se compose de deux murs en verre avec un espace entre eux, permettant la circulation des liquides de chauffage ou de refroidissement. La veste englobe le réacteur principal principal, offrant une distribution de température uniforme tout au long du mélange réactionnel.

◆ Fluides de chauffage et de refroidissement

Divers liquides peuvent être circulés à travers la veste pour atteindre la température souhaitée:

1) Eau: couramment utilisé pour les températures entre 5 degrés et 95 degrés

2) Huile: Convient à des températures plus élevées, généralement jusqu'à 200 degrés

3) Solutions de glycol: efficace pour les températures sous-zéro

4) STEAP: Utilisé pour le chauffage rapide et le maintien de températures élevées

Le choix du liquide dépend des exigences de température spécifiques de la réaction et des systèmes de chauffage / refroidissement disponibles.

◆ Systèmes de circulation

Pour maintenir une température cohérente, le liquide de chauffage ou de refroidissement est en continu circulé à travers la veste réactive. Ceci est généralement réalisé en utilisant:

1) Pompes: assurer un débit de fluide constant

2) Échangeurs de chaleur: permettez un réglage précis de la température du fluide circulant

3) Thermostats: régulent la température du fluide circulant

◆ Capteurs de température

Une mesure précise de la température est essentielle pour un contrôle efficace. Les réacteurs en verre de 20L sont équipés de capteurs de température, tels que:

1) Thermocouples: Fournir des lectures de température rapide

2) Détecteurs de température de résistance (RTDS): Offrez une précision élevée sur une large plage de température

3) Thermistances: adapté aux applications nécessitant une sensibilité élevée

Ces capteurs peuvent être positionnés à différents points dans le réacteur pour surveiller à la fois le mélange réactionnel et la température du fluide de la veste.

◆ Systèmes de contrôle

Les réacteurs en verre modernes de 20L intègrent souvent des systèmes de contrôle sophistiqués qui permettent une régulation précise de la température. Ceux-ci peuvent inclure:

1) Contrôleurs PID (proportional-intégral-dérivé): Fournir un contrôle de température précis et stable

2) Contrôleurs logiques programmables (PLC): Activer les profils de température complexes et l'intégration avec d'autres paramètres de processus

3) Logiciel de journalisation et de visualisation des données: Autoriser la surveillance et l'analyse en temps réel des données de température



Réaliser un contrôle optimal de température dans un Réacteur en verre 20L nécessite plus que de comprendre ses fonctionnalités. Voici quelques stratégies pour améliorer la régulation de la température et maximiser les performances de votre réacteur:

◆ Isolation appropriée L'isolation du réacteur et de la tuyauterie associée peut améliorer considérablement la stabilité de la température et l'efficacité énergétique. Considérez ce qui suit: Utilisez des matériaux d'isolation de haute qualité compatibles avec vos températures de fonctionnement Assurer une couverture appropriée de toutes les surfaces de transfert de chaleur Inspectez et maintenez régulièrement l'isolation pour éviter la dégradation ◆ Calibration et entretien L'étalonnage et le maintien réguliers des composants de contrôle de la température sont cruciaux pour un fonctionnement précis et fiable: Calibrez périodiquement les capteurs de température contre les normes certifiées Vérifiez et nettoyez les surfaces de transfert de chaleur pour maintenir une efficacité optimale Inspectez et remplacez les joints, les joints et autres articles d'usure au besoin Vérifiez les performances des pompes de circulation et des échangeurs de chaleur
	◆ Optimiser le flux de fluide Le débit et le schéma du fluide chauffant / refroidissement peuvent avoir un impact significatif sur le contrôle de la température: Assurer des débits adéquats pour obtenir une distribution de température uniforme Envisagez d'utiliser des chicanes ou des chemins d'écoulement spécialement conçus pour améliorer le transfert de chaleur Surveiller et ajuster les débits en fonction des exigences de réaction ◆ Mettre en œuvre des stratégies de contrôle avancé Tirez parti des techniques de contrôle avancées pour améliorer la régulation de la température: Contrôle de cascade: utilisez plusieurs boucles de contrôle pour une gestion de température plus précise Contrôle de l'alimentation: anticiper et compenser les perturbations connues Contrôle prédictif du modèle: utilisez des modèles de processus pour optimiser les trajectoires de température
◆ Considérez les variations de charge thermique Tenir compte des variations de la charge thermique pendant différents stades de réaction: Systèmes de contrôle de la température de conception avec une capacité suffisante pour gérer les charges de pointe Mettre en œuvre des stratégies de contrôle dynamique qui s'adaptent à l'évolution des taux de production de chaleur Utilisez des capteurs de flux de chaleur pour surveiller et répondre aux variations du transfert de chaleur

Alors queRéacteurs en verre 20LOffrez d'excellentes capacités de contrôle de la température, certains défis peuvent survenir. La compréhension de ces problèmes et de leurs solutions peut vous aider à maintenir des performances optimales sur les réacteurs:

◆ gradients de température

La distribution de température inégale dans le réacteur peut entraîner des conditions de réaction incohérentes:

Assurer une agitation appropriée pour promouvoir une distribution de chaleur uniforme

Envisagez d'utiliser plusieurs capteurs de température à différents endroits

Optimiser les modèles de flux de liquide de veste pour minimiser les zones mortes

◆ Lag thermique

Le délai entre les changements de température dans la veste et le mélange réactionnel peut affecter la précision du contrôle:

Mettre en œuvre des algorithmes de contrôle prédictif pour compenser le décalage thermique

Utilisez des réacteurs en verre à paroi mince pour réduire la masse thermique

Considérez la mesure directe de la température du mélange réactionnel lorsque cela est possible

◆ Limitations de transfert de chaleur

Le verre a une conductivité thermique relativement faible, ce qui peut limiter les taux de transfert de chaleur:

Maximiser la surface disponible pour le transfert de chaleur

Utiliser des fluides de transfert de chaleur à haute performance

Envisagez d'autres matériaux ou conceptions de réacteurs pour des applications de température extrêmes

◆ Effets de condensation et d'évaporation

Les changements de phase dans le réacteur peuvent avoir un impact sur le contrôle de la température:

Utilisez des condenseurs de reflux pour gérer les réactions en phase de vapeur

Mettre en œuvre les systèmes de contrôle de pression pour réguler les points d'ébullition

Tenir compte des effets de la chaleur latente dans les stratégies de contrôle de la température

◆ Perturbations externes

Les facteurs environnementaux et les variations de processus peuvent perturber le contrôle de la température:

Isoler le réacteur des ébauches et autres sources de chaleur externes

Utilisez des algorithmes de contrôle robustes qui peuvent s'adapter aux perturbations

Mettre en œuvre des systèmes alarmants et de sécurité pour détecter et répondre aux conditions anormales

En conclusion, un contrôle efficace de la température dans un réacteur en verre de 20L est un défi multiforme qui nécessite une compréhension approfondie des caractéristiques du réacteur, des stratégies d'optimisation et des pièges potentiels. En tirant parti des mécanismes avancés de contrôle de la température disponibles et en mettant en œuvre les meilleures pratiques, les chercheurs et les ingénieurs peuvent atteindre une régulation de température précise, fiable et efficace dans leurs processus chimiques.

Que vous effectuiez des recherches de pointe ou une augmentation de la production, maîtriser le contrôle de la température dans votreRéacteur en verre 20Lest la clé du succès. Pour des conseils d'experts sur la sélection et l'optimisation des réacteurs en verre pour vos applications spécifiques, n'hésitez pas à contacter notre équipe de spécialistes àsales@achievechem.com. Nous sommes là pour vous aider à atteindre vos objectifs de contrôle de la température et à élever vos processus chimiques à de nouvelles hauteurs d'efficacité et de précision.
